DATASHEET

Product Features #

  • ESP32-WROOM32 Module
  • GSM / LTE Connection
  • Built-in 0.96 OLED display
  • Built-in Button on front panel
  • Digital Inputs
  • Analog Inputs
  • Transistor Output
  • DIN-Rail mount

Cellular Communication

  • Module – SIM800-C
  • Brand Name – SIMCom
  • FCC ID – UDU-SIM800C
  • TAC – 86610402

Expansions Supported

  • Analog Input
  • Digital Input
  • Transistor Outpu

Main #

Range of ProductNORVI GSM
Product typeProgrammable Controller
CertificationsEN 61131-2:2007
EN 61010-1:2010+A1:2019
EN IEC 61010-2-201:2018
2014/30/EU- Electromagnetic Compability (EMC)
Annex III, Part B, Module C
Rated supply voltage24V DC
CommunicationWiFI / Bluetooth
GSM / GPRS – SIMCOM SIM800C
RS485
Inputs and Outputs8 x Digital Inputs
4 x Analog Inputs with 0-10V
2 x Transistor Outputs
Displays and Visual Indicators0.96 OLED Display and Indicators

Complementary #

Product Unified CodeNORVI GSM-AE02-V-G
Product Part Numbers NORVI GSM-AE02-V-G

Mechanical Properties #

EnclosureNORVI 204
Mounting / Installation MethodDIN RAIL / MOUNTING TABS
Terminal TypeSCREW TERMINAL
Terminal ArrangementTop and Bottom
Length90.50 mm
Height56.60 mm
Width60.60 mm

Environment #

IP degree of protection IP20
Operating altitude 0 – 2000 meters
Operating Temperature – –10 … +85° C (14…185 °F)
Storage altitude 0 – 3000 meters
Shock resistance 15 gn for 11ms
Resistance to electrostatic discharge 4kV on contact 8kV on air
Resistance to electromagnetic fields 10 V/m (80 MHz …… 1GHz)
3 V/m (1.4 MHz …… 2 GHz)
1 V/m (2 MHz …… 3 GHz)

Electrical Characteristics  #

Grid-powered devices #

Rated Supply Voltage (V)24V DC
Current Consumption (mA)400mA
Recommended Power Source1A 24V DC

Processing #

SOC / MCUESP32-WROOM32
Flash Memory4MB
ROM448 KB
SRAM520 KB
PSRAMNOT AVAILABLE

Peripherals #

Built-in Buttons #

Button 1 PinGPIO36 Analog Input Level 1
Button 2 PinGPIO36 Analog Input Level 2
Button 3 PinGPIO36 Analog Input Level 3

OLED Display #

Display DriverSSD1306
Display Size0.96 inch
SCL PinGPIO17
SDA PinGPIO16
RESET PinNOT CONNECTED

INPUTS and OUTPUTS #

Digital Inputs #

Number of Digital Inputs8
Digital Input PolaritySink and Source
Digital Input Maximum Voltage32V DC
Digital Input Minimum Voltage18V DC
Maximum Switching Frequency1 kHZ
Terminal ArrangementDigital Input 0 – GPIO35
Digital Input 1 – GPIO34
Digital Input 2 – GPIO21
Digital Input 3 – GPIO14
Digital Input 4 – GPIO13
Digital Input 5 – GPIO4
Digital Input 6 – GPIO5
Digital Input 7 – GPIO15

Analog Inputs #

Number of Analog Inputs4
Analog Input Measurement Range0-10V
Analog Input Maximum Voltage38V DC
Analog to Digital Converter (ADC)ADS1115
Analog to Digital Converter (ADC) CommunicationI2C
Analog to Digital Converter (ADC) Address0x48
Terminal ArrangementA0 : Analog Input 0 – ADS1115 – 0x48 – AIN0
A1 : Analog Input 1 – ADS1115 – 0x48 – AIN1
A2 : Analog Input 2 – ADS1115 – 0x48 – AIN2
A3 : Analog Input 3 – ADS1115 – 0x48 – AIN3

Transistor Outputs #

Number of Transistor Outputs2
Transistor Output TypeOPEN COLLECTOR
Maximum Sink/Source Current (mA)100mA
Maximum Applicable Voltage36V DC
Maximum Switching Frequency1 kHz

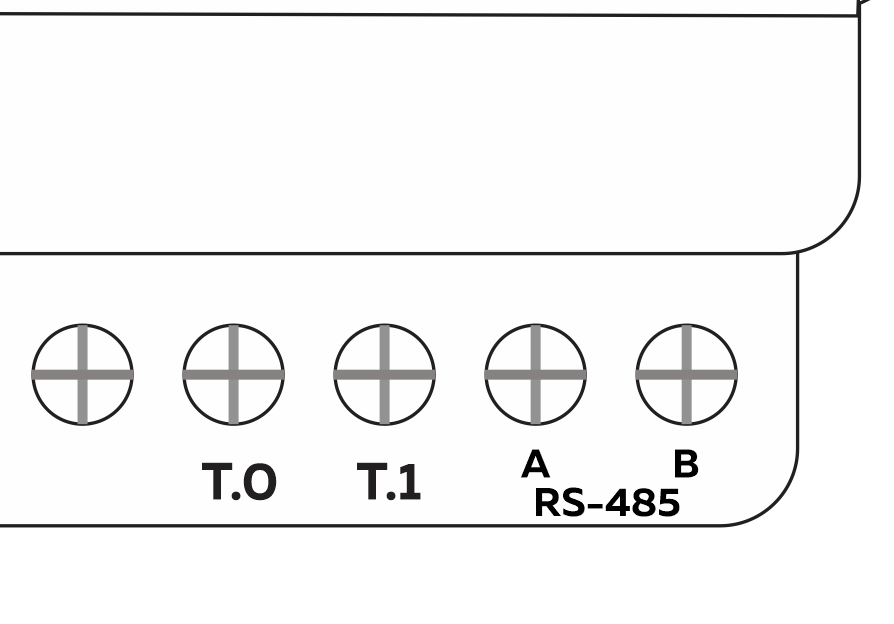

Terminal ArrangementT0 – Transistor Output 0 – GPIO2
T1 – Transistor Output 1 – GPIO26

Communication Channels #

RS-485 Communication #

Communication ModeHALF-DUPLEX
TransceiverMAX485
Unit Load 1/4
Flow Control / Direction Control PinGPIO22
TX PinGPIO26
RX PinGPIO25
Terminal Arrangement

GSM Communication #

Model of GSM ModemSIM800C
FCC IDUDU-SIM800C
TAC86610402
RXD GPIO32
TXDGPIO33

GPIO Map #

GPIODescriptionUsage
0outputs PWM signal at bootNRST
1debug output at bootTX0
2connected to on-board LEDTransistor Output 0
3HIGH at bootRX0
4Digital Input 5
5outputs PWM signal at bootDigital Input 6
6connected to the integrated SPI flash
7connected to the integrated SPI flash
8connected to the integrated SPI flash
9connected to the integrated SPI flash
10connected to the integrated SPI flash
11connected to the integrated SPI flash
12boot fail if pulled high
13Digital Input 4
14outputs PWM signal at bootDigital Input 3
15outputs PWM signal at bootDigital Input 7
16SDA
17SCL
18
19RS485-TX
20
21Digital Input 2
22RS485-Flow Control
23
24
25RS485-RX
26Transistor Output 1
31
32GSM RX
33GSM TX
34input onlyDigital Input 1
35input onlyDigital Input 0
36input onlyButtons
37
38
39

Expansion Port #

PINESP32 Connection
1NOT CONNECTED
2NOT CONNECTED
35V
4NOT CONNECTED
5BOOT GPIO0
6NOT CONNECTED
73.3V
8SCL2    GPIO17
9GND
10SDA2   GPIO16
What are your Feelings
Share This Article :
  • Facebook
  • Twitter
  • LinkedIn
  • Pinterest
Still stuck? How can we help?

How can we help?

Updated on September 13, 2023

Powered by BetterDocs

Table of Contents
  • Product Features
  • Main
  • Complementary
  • Mechanical Properties
  • Environment
  • Electrical Characteristics
    • Grid-powered devices
  • Processing
  • Peripherals
    • Built-in Buttons
    • OLED Display
  • INPUTS and OUTPUTS
    • Digital Inputs
    • Analog Inputs
    • Transistor Outputs
  • Communication Channels
    • RS-485 Communication
    • GSM Communication
  • GPIO Map
  • Expansion Port
Newsletter Signup

Subscribe to newsletter for Product Updates.

Enter your email address
Name

Thanks, I’m not interested
